仕様・外形寸法図
MICS PRO 多人数同時通話型
製品情報 オプション 仕様・外形寸法図

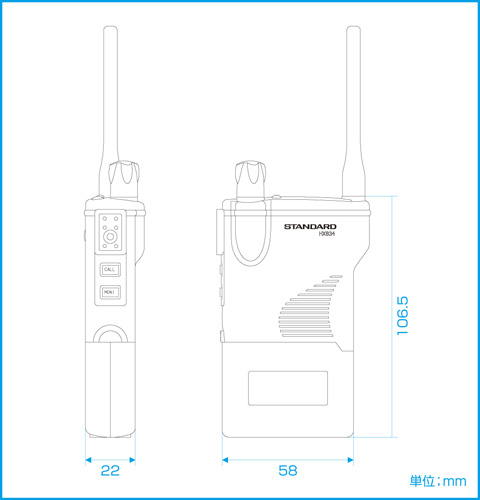

| ■子機：HX834の定格 |
| 【一般仕様】 | |
| 送受信周波数 | 400MHz 帯の上り（送信）72 チャンネル下り（受信）24 チャンネル |
| 電波形式 | F3E、F2D |
| 通信方式 | 複信方式 |
| 定格電圧 | 3.7V |
| 発振方式 | 水晶発振により制御する周波数シンセサイザー方式 |
| 周波数の許容差 | ±4.0ppm |
| アンテナ | ヘリカルアンテナ（着脱可） |
| 周波数切替方式 | 手動切替/ 自動切替 |
| 寸法 | 幅58mm 高さ106.5mm 奥行き22mm （CNB840 装着時、突起物含まず） |
| 重量 | 約170g（CNB840 装着時） |
| 【受信部】 | |
| 受信方式 | ダブルスーパーヘテロダイン方式 |
| 受信感度 | -4dBμ以下（12dB SINAD） |
| スケルチ感度 | -4dBμ以下 |
| 低周波出力 | 3mW 以上（8 Ω負荷） |
| 【送信部】 | |
| 送信出力 | 1mW |
| 占有周波数帯幅 | 8.5kHz 以内 |
| スプリアス発射の強度 | 2.5μW 以下 |
| 変調方式 | 可変容量ダイオードによる直接周波数調 |
| 最大周波数偏移 | ±2.5kHz 以下 |
| 識別符号伝送速度 | 1200bps（MSK 方式） |
| トーン周波数 | 67.0Hz ～ 250.3Hz（33 波中1 波） |
| この定格は性能向上のため予告なく変更することがあります。 |

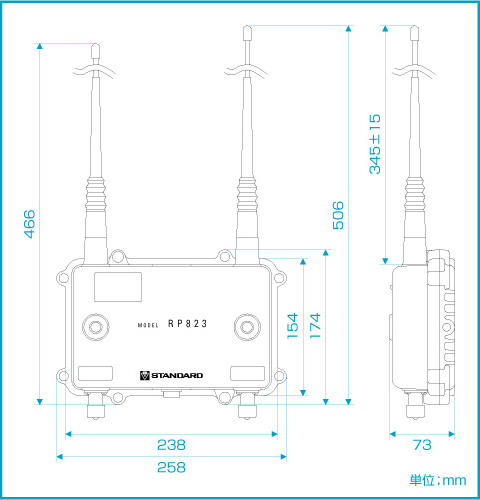

| ■親機：RP823の定格 |
| 【一般仕様】 | |
| 送受信周波数 | 400MHz 帯の上り（受信）36 チャンネル下り（送信）12 チャンネル |
| 電波形式 | F3E、F2D |
| 通信方式 | 複信方式 |
| 定格電圧 | 12.0V |
| 発振方式 | 水晶発振により制御する周波数シンセサイザー方式 |
| アンテナ | 1/2λ一体型 |
| 周波数切替方式 | 手動切替 / 自動切替 |
| 寸法 | 幅238mm 高さ154mm 奥行き73mm |
| 重量 | 約2700g |
| 【受信部】 | |
| 受信方式 | ダブルスーパーヘテロダイン方式 |
| 受信感度 | 8dBμ以下（12dB SINAD） |
| スケルチ感度 | -4dB μ以下 |
| 低周波出力 | 3mW 以上（8 Ω負荷） |
| 【中継制御部】 | |
| 中継制御方式 | トーンデコーダ方式 |
| トーン周波数 | 8dBμ以下（12dB SINAD） |
| トーン検出感度 | -4dBμ以下 |
| トーン検出時間 | 250ms以下 |
| 識別符号伝送速度 | 1200bps（MSK
方式） マーク周波数（1200Hz） スペース周波数（1800Hz） |
| トーン周波数 | 67.0Hz ～ 250.3Hz（33波中1波） |
| この定格は性能向上のため予告なく変更することがあります。 |

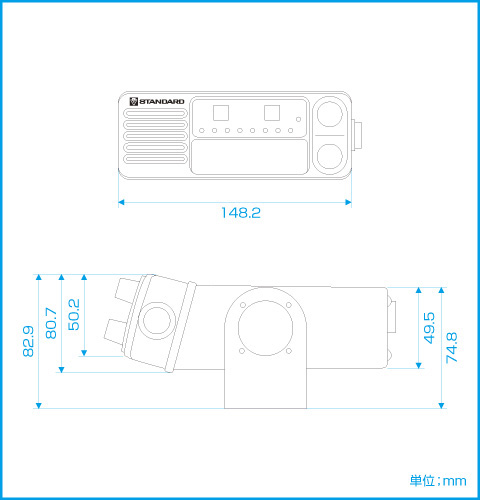

| ■基地局制御監視装置：CX912の定格 |
| 【一般仕様】 | |
| 消費電流 | 1A以下 |
| 低格電圧 | 直流13.8V～24.0V |
| 外部スピーカー出力 | 1W以下 |
| 放送スピーカー出力 | 1W以下 |
| 寸法 | 幅152mm 高さ54mm 奥行き155mm |
| 質量 | 約800g |
| この定格は性能向上のため予告なく変更することがあります。 |
