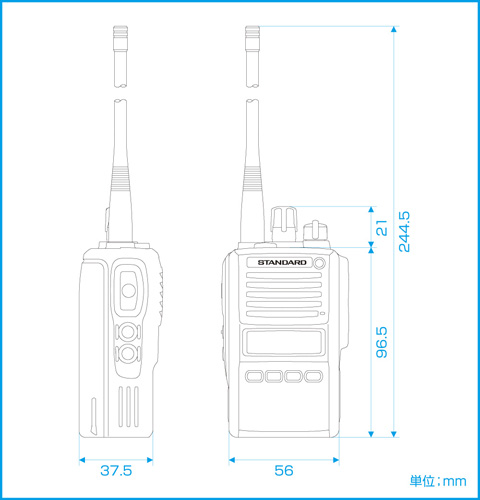

仕様・外形寸法図

VX-D591　　　　簡易無線



製品情報　　　　　オプション　　　　　仕様・外形寸法図


■一般
送受信周波数 アナログチャネル(12.5kHz間隔、35波)
　 465.0375～465.1500MHz
　 468.5500～468.8500MHz
デジタルチャネル(6.25kHz間隔、65波)
　 467.0000～467.4000MHz
電波型式 F3E（アナログ）、F1E（デジタル）
電池持続時間 FNB-V86LI…デジタル約6.5時間、 アナログ約 7時間
FNB-V87LI…デジタル約11時間、 アナログ約12時間
（送信5、受信5、待受90の繰り返し）
電源電圧 DC7.4V±10%
消費電流
DC7.4V… 送信時：約1.8A（デジタル）
受信待ち受け時：約80mA（デジタル）
受信定格出力時：約350mA（デジタル）
本体寸法 高さ97mm、幅56mm、奥行き38mm
(FNB-V86LI装着時、突起部を含まず)
重量 約310g(FNB-V86LI、ベルトクリップ、アンテナを含む)
■送信部
空中線電力 5W/1W（＋20％、－50％以内）
変調方式 4値FSK（デジタル）
可変リアクタンス周波数変調（アナログ）
占有周波数帯域幅 5.8kHz以下（デジタル）、8.5kHz以下（アナログ）
最大周波数偏移 ±1324Hz以内（デジタル）、±2.5kHz以内（アナログ）
■受信部
受信方式 ダブルスーパーへテロダイン方式
受信感度

－8dBμ以下（12dB SINAD）（アナログ）
－2dBμ（BER 1×10-2）（デジタル）
選択度 6.25kHz　42dB以上（デジタル）
12.5kHz　65dB以上（アナログ）
低周波出力 0.7W以上（10％歪時）
副次的に発する電波等の強度 4nW以下
この定格は性能向上のため予告なく変更することがあります。
